Universal Light and Sound Controller V2

Das RC Licht und Sound System mit den meisten Anwendungsmöglichkeiten!
Für alle Fahrzeuge, Schiffe und als generelle Steuerung!
Fast alles ist Möglich!

Die Features:

Plattformunabhängige Konfiguration per Webinterface
Die wichtigsten Lichtfunktionen, kombinierbar
Vordefinierte Lichteffekte
Automatisch Steuerbare Lichtfunktionen wie Blinker, Abblendlicht, Standlicht und Tagfahrlicht
Vier Fahrsounds, ähnlich den Beier SFR
Blinker Click, Rückfahrwarner und 10 Zusatzsounds
Stereo Sound, 16Bit, 44100Hz
Bis zu 48 Licht oder Schalt Ausgänge, max 500mA pro Ausgang, max 1A pro 8er Block/Wannenstiftleiste.
8 Universelle Ein/Ausgänge für Servos, Analoge Eingänge, Digitale Ein/Ausgänge, PWM und Motorsteuerung.
Unterstützung von zwei Steuer-Pads wie dem Kingpad von Pistenking oder den Pads von Kraftwerk.
Einzeleingänge (Servo Signale), SBUS, IBUS, CRSF/ExpressLRS, SUMD, SUMDv3
Eigenes Multiswitch System
100 Kanäle! 16 RC Kanäle, 64 Multiswitch Kanäle, 20 interne Kanäle.
Arming Kanal konfigurierbar
Schaltbarer Ausgang für Fahrregler
Breite Versorgungsspannung, 3,3V bis 15V
Externer BEC Eingang
64 adressierbare LEDs (Neopixel / WS2812), mit allen Lichtfunktionen und zusätzlichen Effekten!
Ablaufsteuerung für automatische Abfolgen, wie Schranken, Ampeln, Stützen oder Tore! Mit Sound und Unterprogramm Unterstützung!
Drahtlose und Infrarot Verbindung für bis zu fünf Anhänger!
Akku Überwachung mit Tiefentladeschutz

Fernlicht
Abblendlicht, auch Links und Rechts getrennt steuerbar
Standlicht
Tagfahrlicht
Nebelscheinwerfer, Links und Rechts getrennt
Blinker
Rücklicht
Rückfahrlicht
Bremslicht
Nebelschlusslicht
US Rücklicht / Blinker / Bremse
Seitenblinker Links und Rechts getrennt
Einsatzpunkt für Blinker und Bremse einstellbar
Warnblinker bei Rückwärts
Auto-Abblendlicht
Abblendlicht dimmen, wenn geblinkt wird
Abblendlicht ausschalten, wenn geblinkt wird
Double-Click Bremse
Abbiegelicht
US Beleuchtung
Seitenblinker

Und noch vieles Mehr!

Fragen? Anregungen?

Falls ihr Fragen zum Light Controller habt, Zubehör oder Preise sucht, meldet euch über das Kontakformular oder schaut in das Forum! Ein richtiger Shop ist in Planung.

Bring mich zum Formular!

Das Menu

Hier seht ihr ein paar Screenshots des Menus!
Das Menu ist eine Webseite, und mit jedem PC und jedem Smartphone bedienbar!
Es gibt ein dunkles und ein helles Thema je nach dem was euch gefällt!

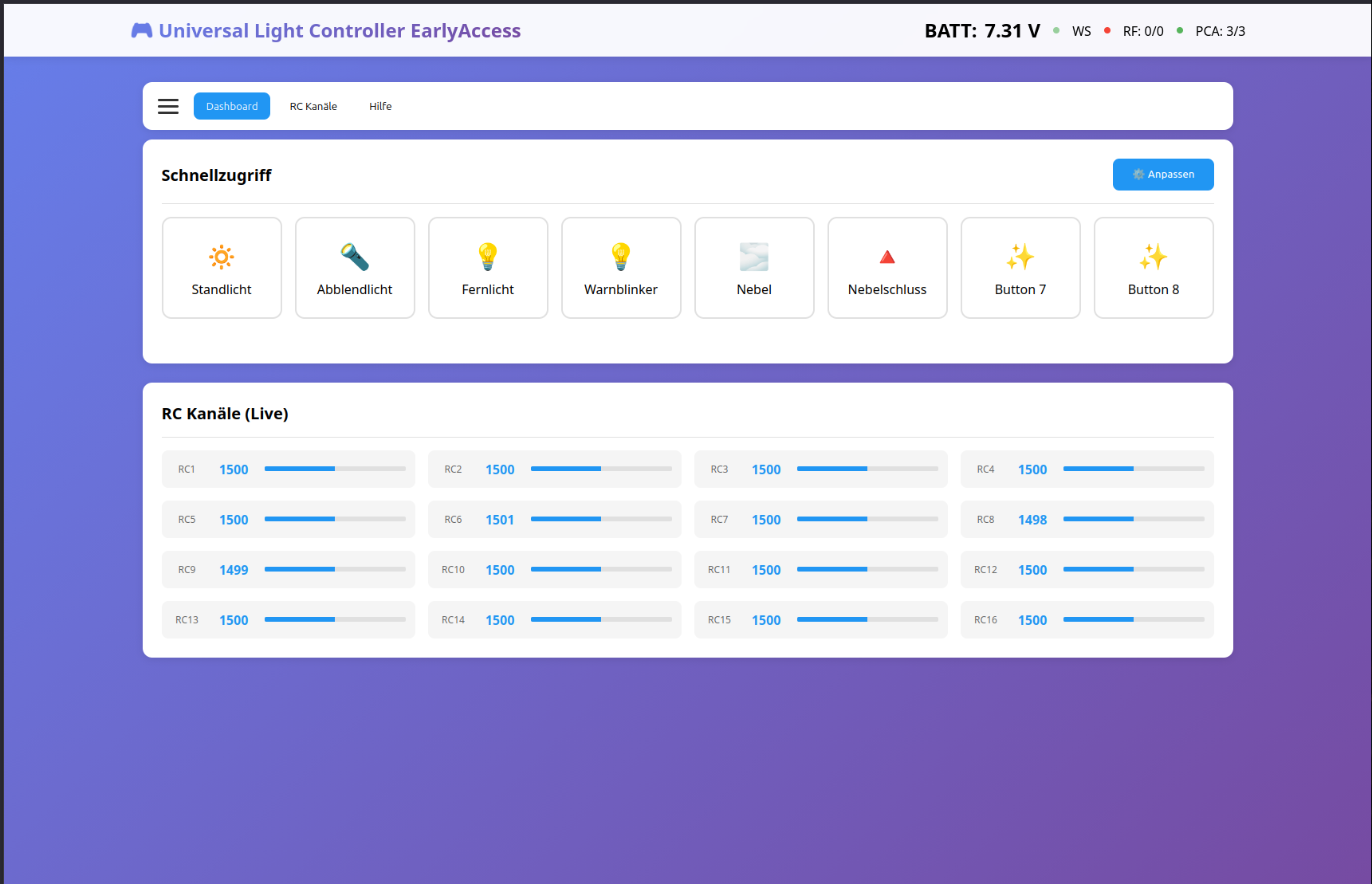

: Dashboard im hellen Thema

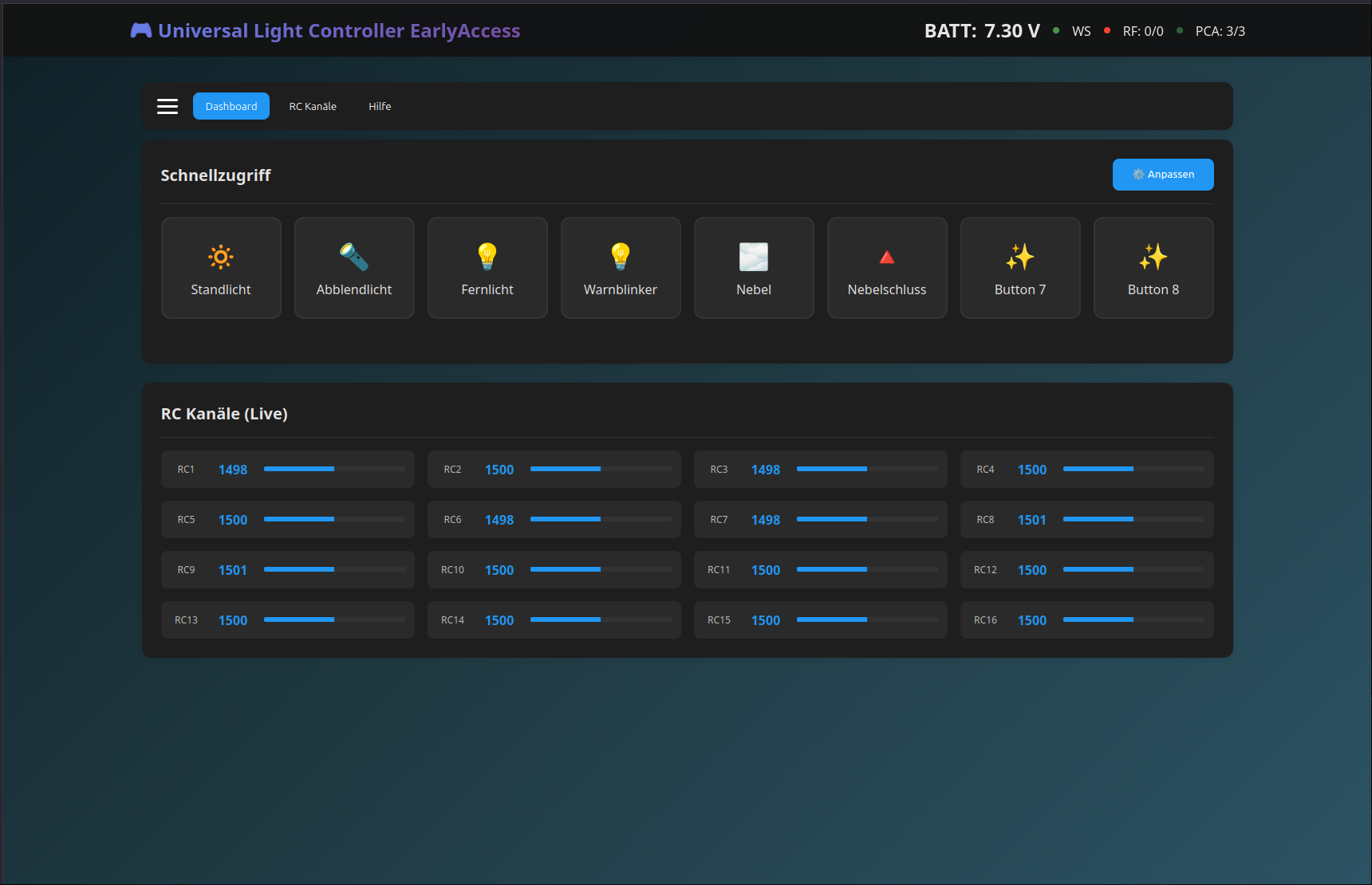

: Dashboard im dunklen Thema

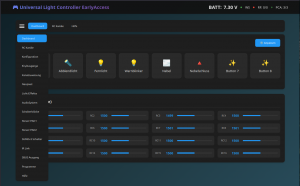

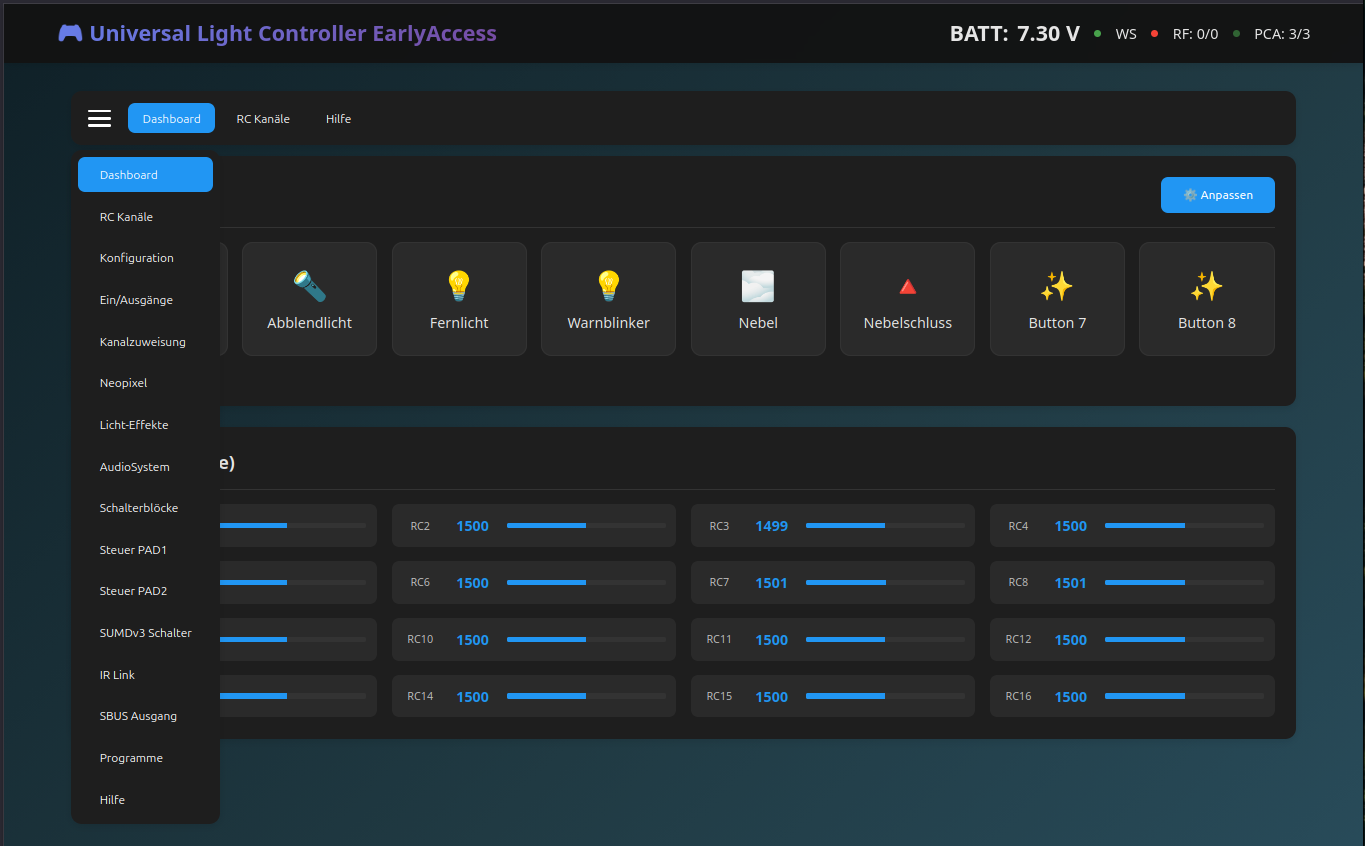

: Das Navigationsmenu

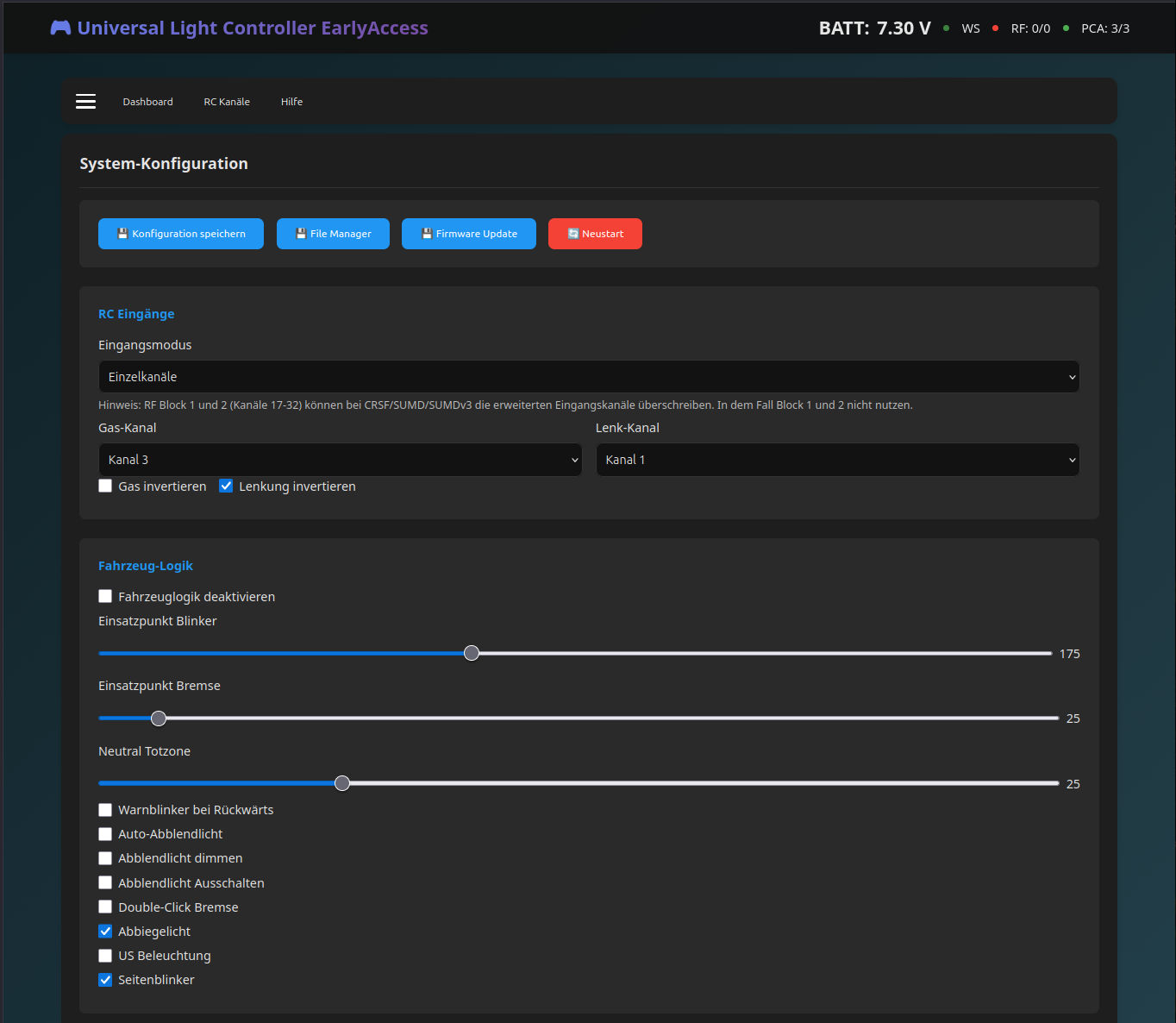

: Die Konfiguration

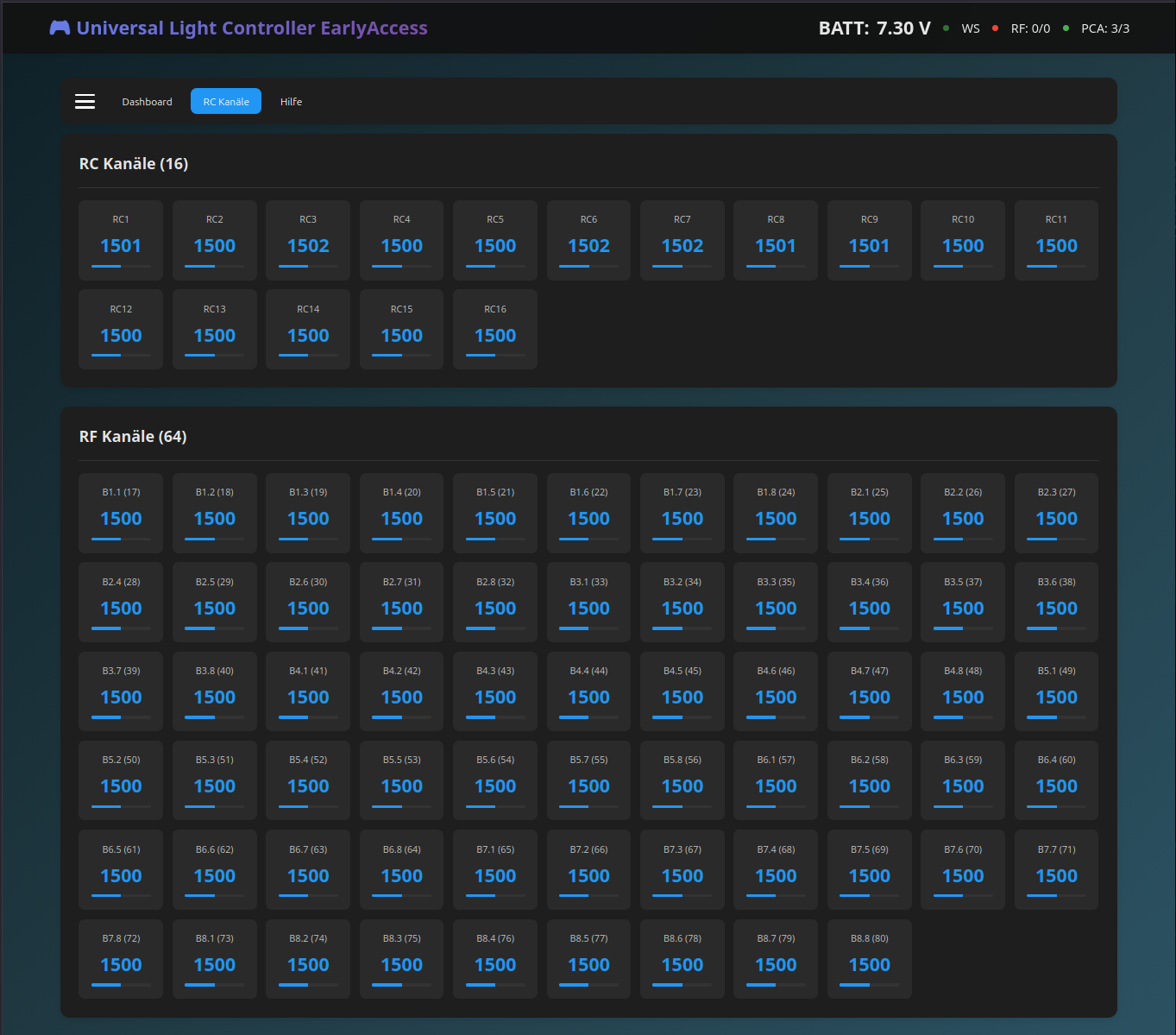

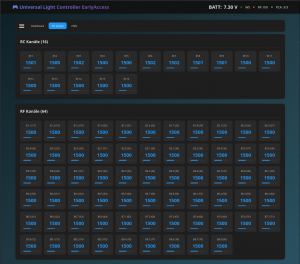

: Kanalübersicht Live!

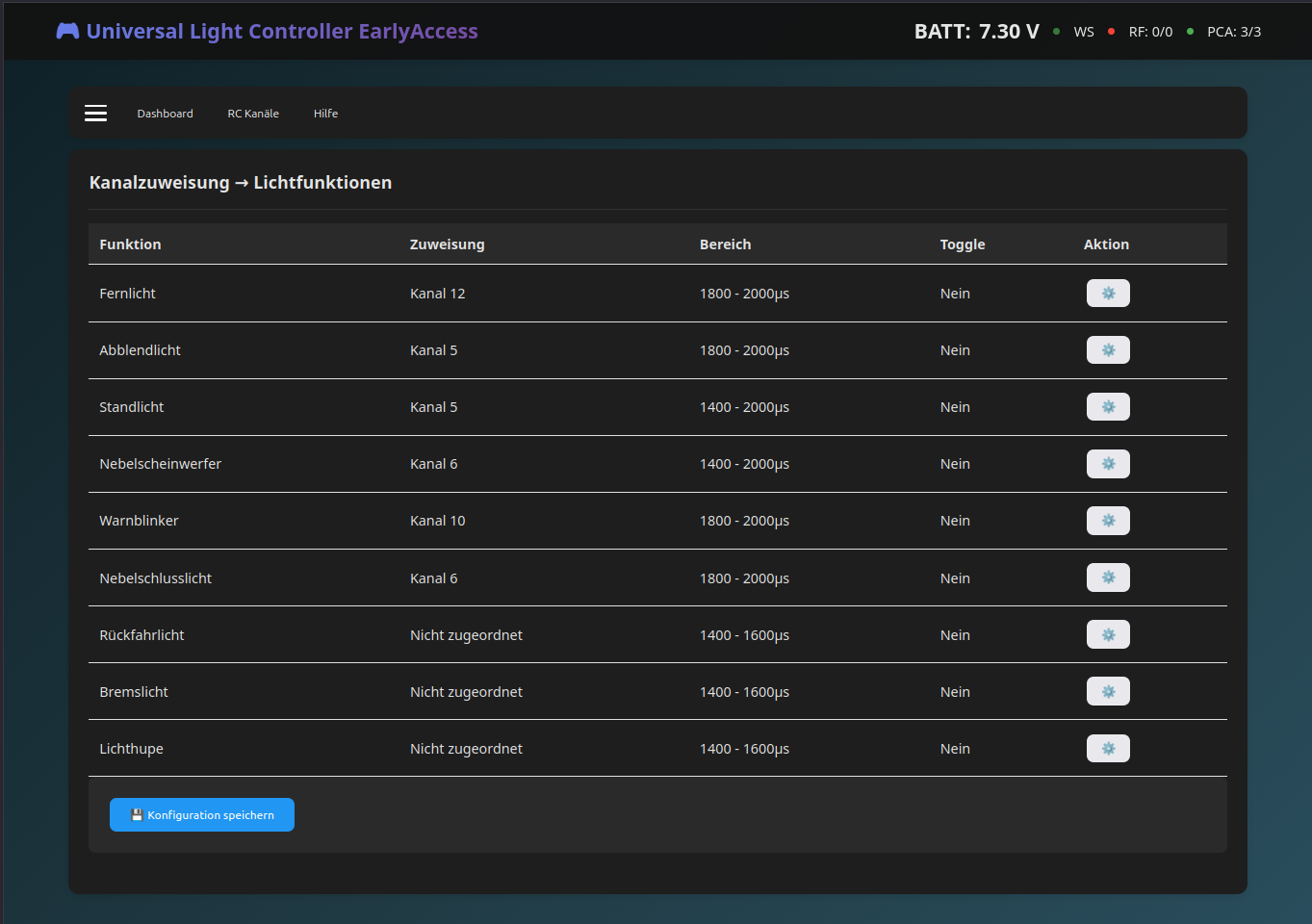

: Die Lichtfunktionen

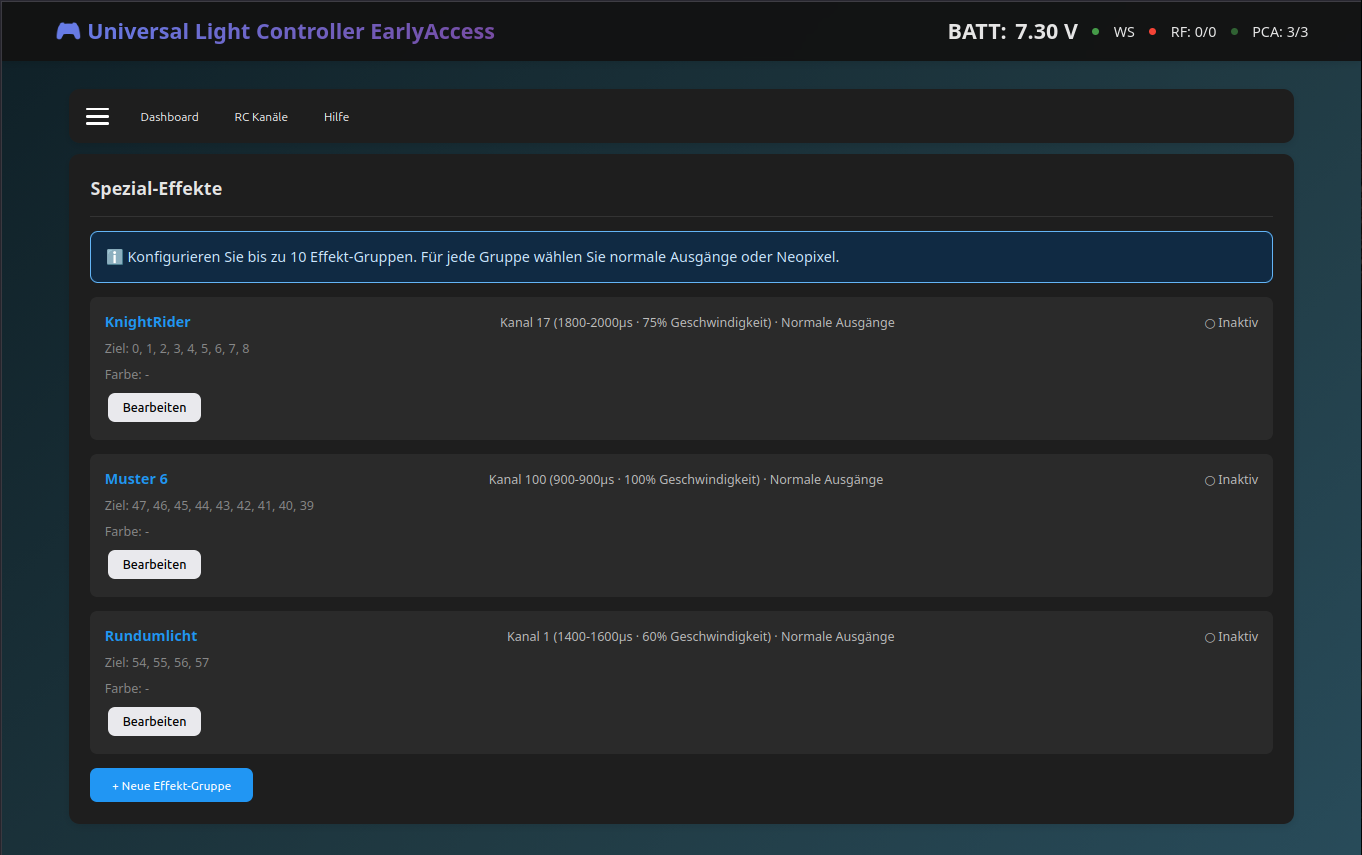

: Die Lichteffekte

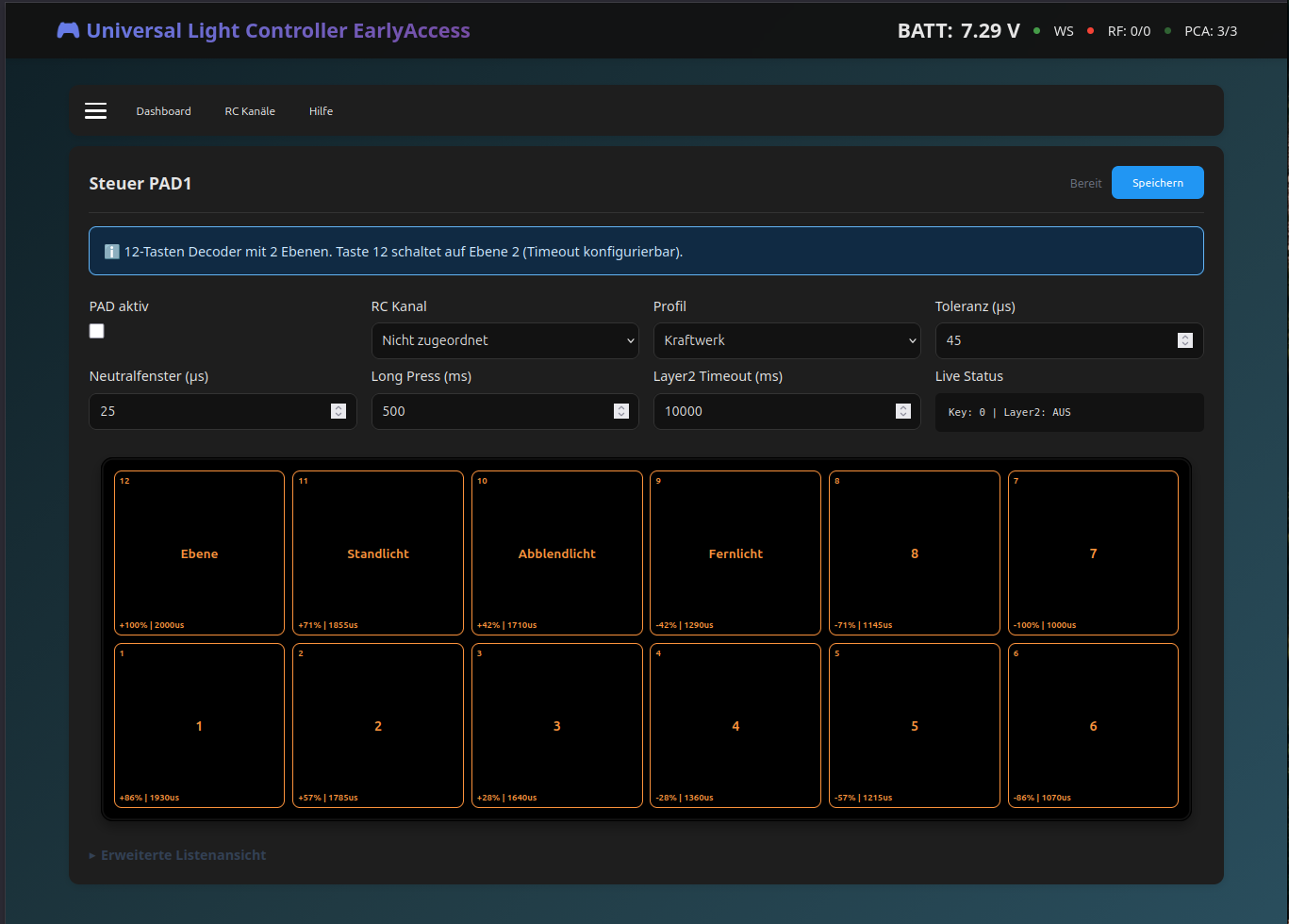

: SteuerPADs (Kingpad) hier Kraftwerk

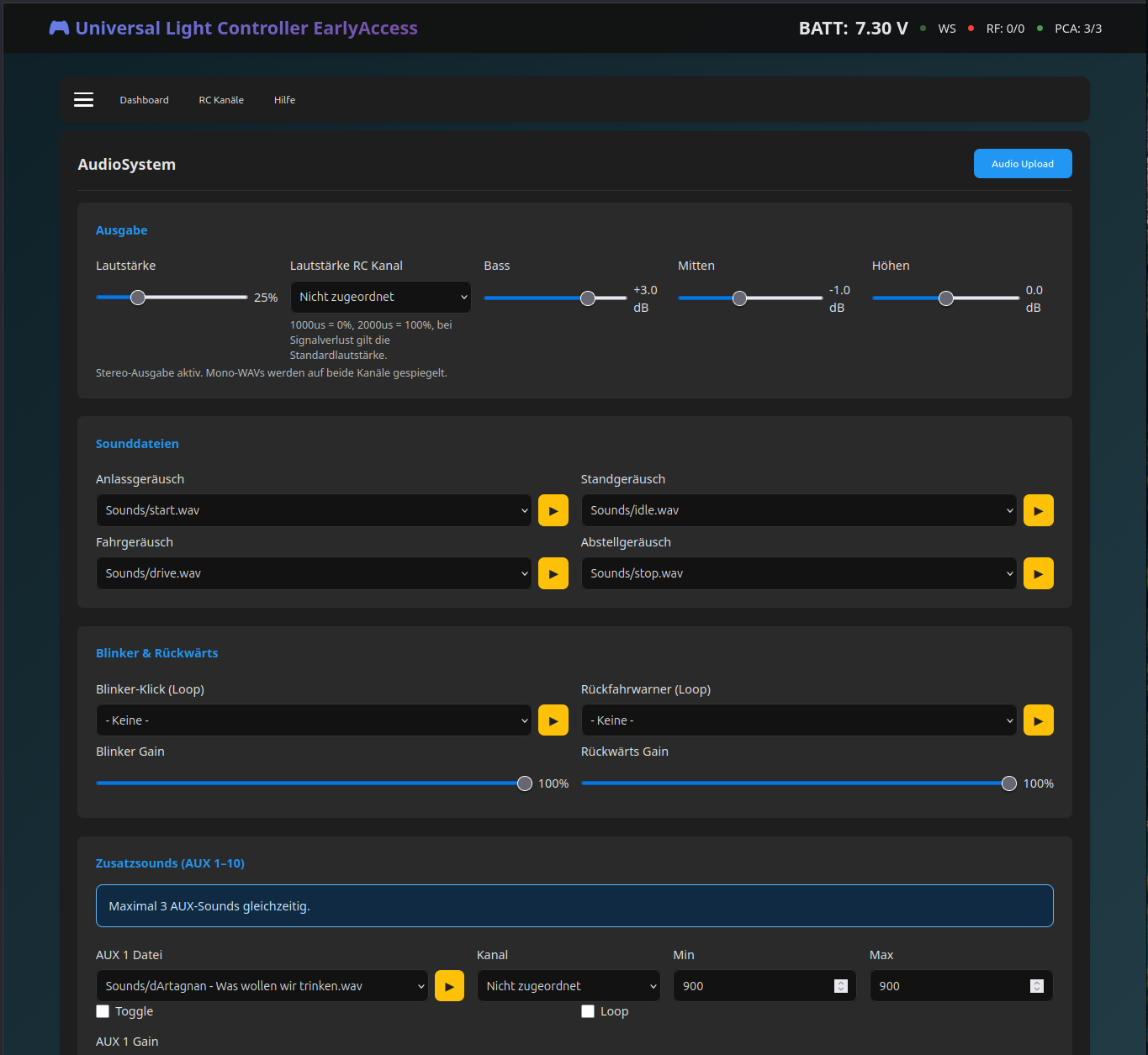

: Das AudioSystem

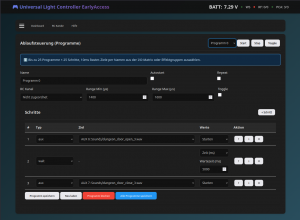

: Die Programme

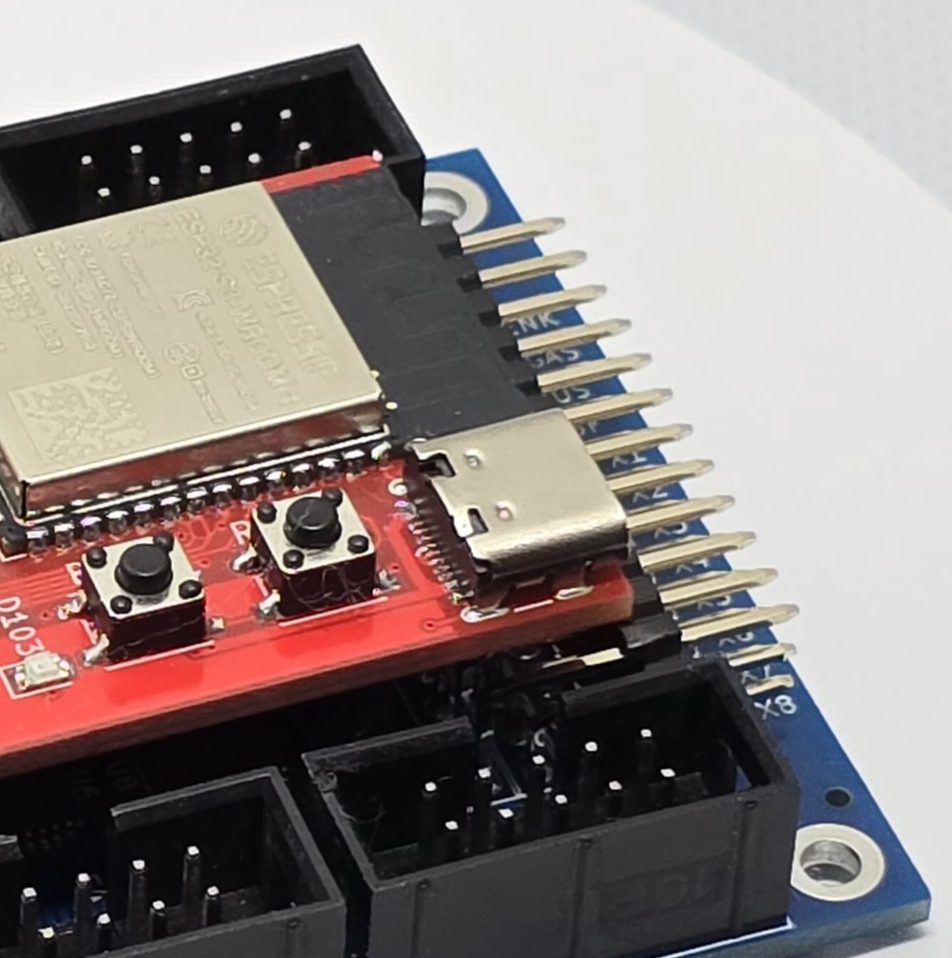

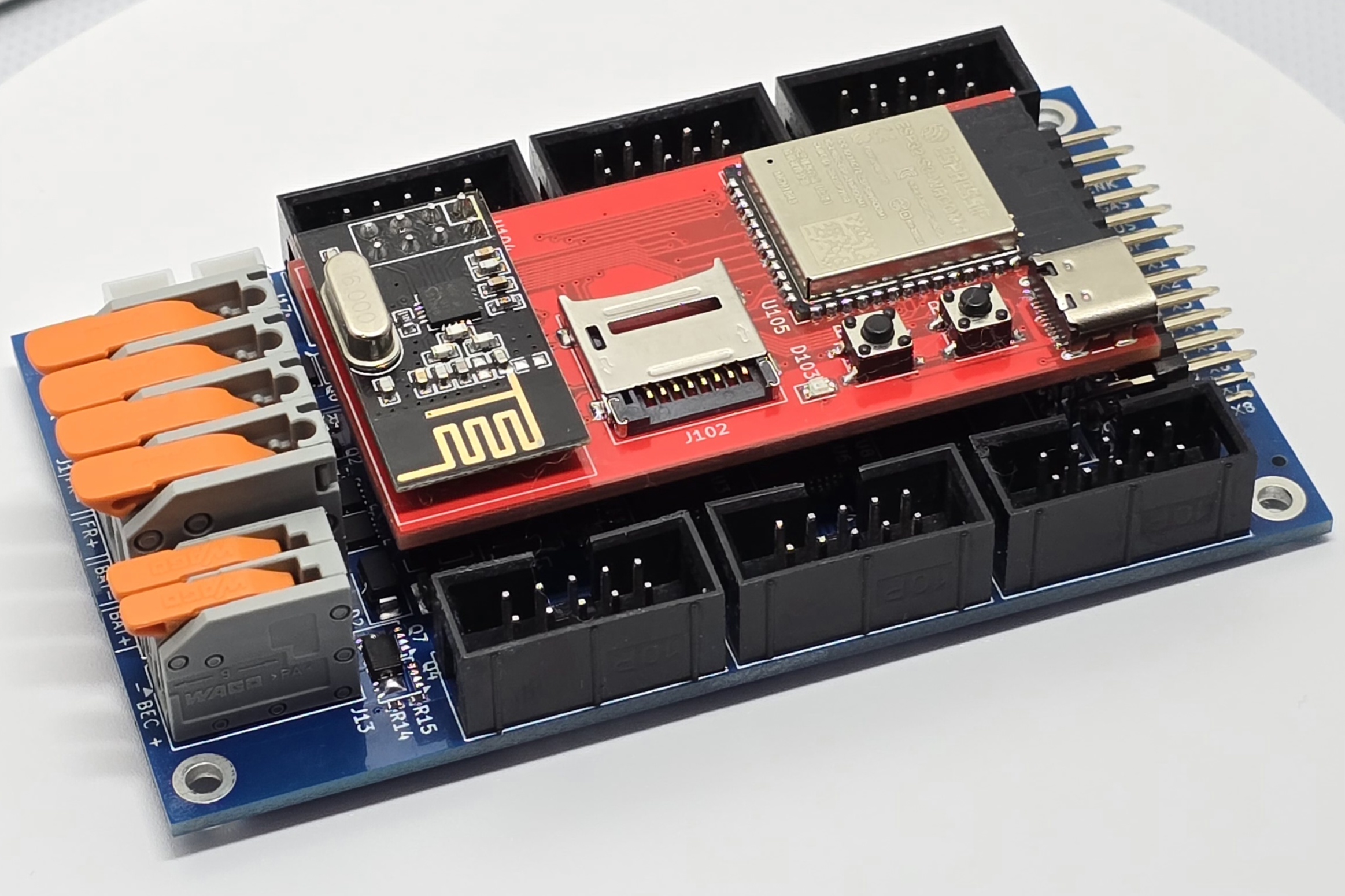

Universelle Ein und Ausgänge

Universelle Ein und Ausgänge für noch mehr Möglichkeiten! Hier könnt ihr Servos anschließen, euren Empfänger, die Neopixel und sogar Taster oder Mikroschalter um zum Beispiel eine Stützensteuerung zu bauen!
Zum einfachen Verkabeln sind der Gas-Kanal für den Fahrregler und der Lenk-Kanal für das Lenkservo auf beiden Seiten vorhanden und miteinander verbunden! Sie können als Eingang oder Ausgang dienen. Je nach dem ob ihr einen klassischen Empfänger oder ein Bus-System nutzt.

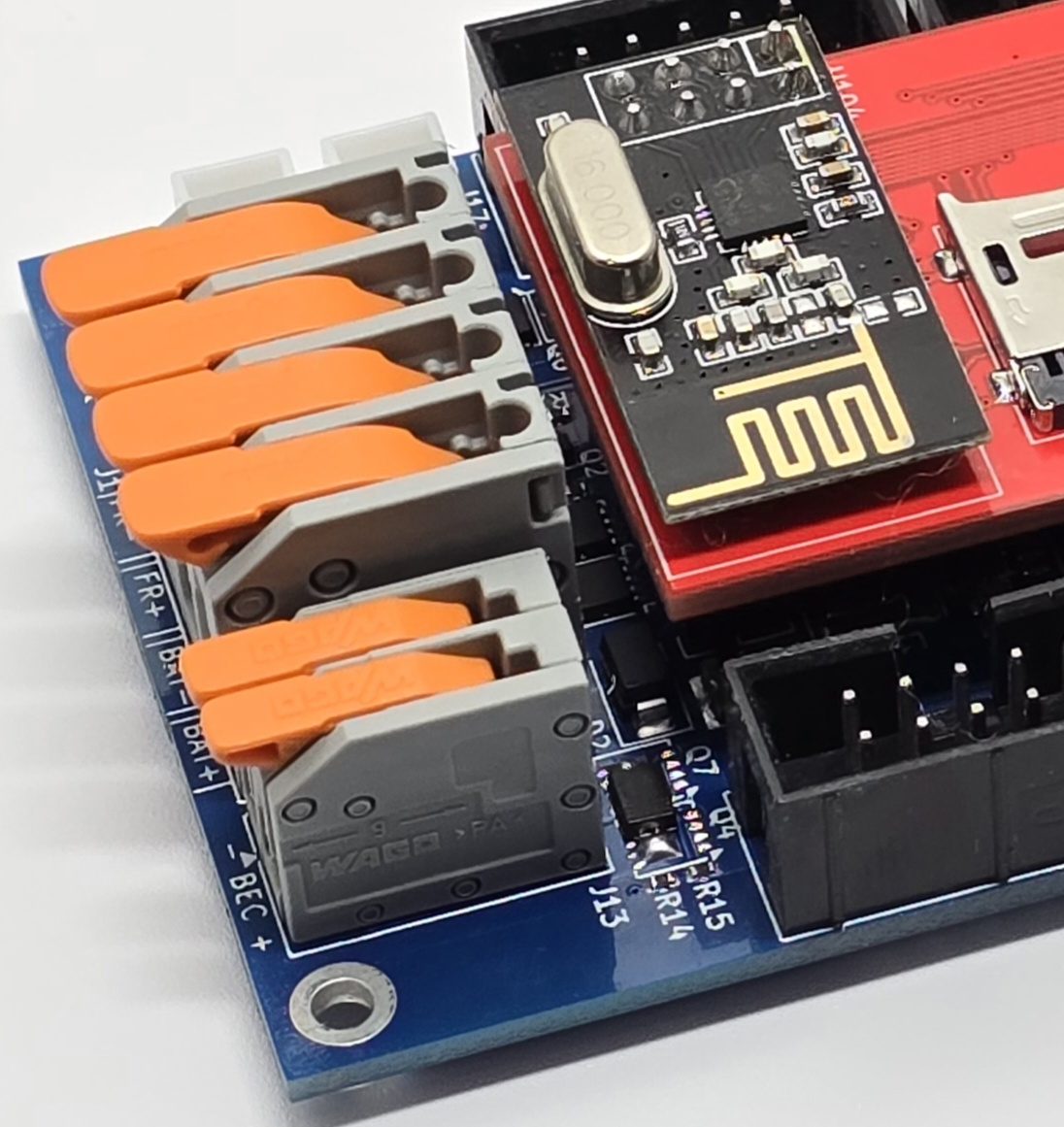

Vielfältige Versorgungsmöglichkeiten!

Direkter Akku Anschluss, Schaltbarer Power Ausgang für Fahrregler, externer BEC, Interne Versorgung für Empfänger und kleine Servos.
Der Universal Light Controller kann mit 3,3V bis 15V betrieben werden.
Schliest den Akku einfach direkt an den Universal Light Controller an und nutzt so die Möglichkeit euren Fahrregler mit einem RC Kanal ein- und auszuschalten!
Der interne BEC ist mit 5V 1A eher klein und für den Empfänger und die Elektronik vorgesehen.
Die 8 Universal – Ausgänge werden von einem externen BEC oder dem Fahrregler versorgt.

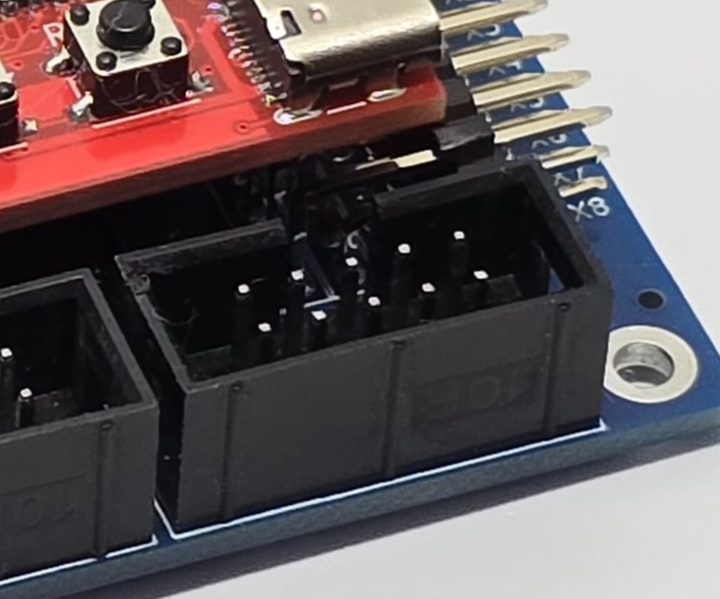

Die Ausgänge

Die 48 Ausgänge können jeweils 500mA schalten, zur Sicherheit je Block 1A.
Die Belegung der Stiftleisten ist zu den Beier Modulen kompatibel, um ein einfaches Austauschen zu ermöglichen und Anschlussklemmen weiter zu verwenden.
Die Ausgänge können für Licht- und Schaltfunktionen sowie, mit Adapter, auch für Servos verwendet werden. Der Servo Adapter und diverse andere Adapter sind in Arbeit und werden bald hier vorgestellt!

Zubehör und Optionen

Adapterplatinen und ein Multiswitch System, das unabhängig von eurem Funksystem ist, gehören schon jetzt zum Sortiment und einiges ist noch in Planung!
Kleinere Light Controller mit 16 und 32 Ausgängen, eine Multiswitch Variante mit Touch Display und ein Kingpad ähnliches Multiswitch teste ich gerade!

Flachbandadapter

Dieser Adapter teilt die acht Ausgänge auf 8 einzelne Anschlüsse auf, an denen ihr zum Beispiel LEDs anschließen könnt.

Auch Unbestückt!

Entscheidet selbst, was ihr wo anschließt!

Kleine Varianten

Wenn Platz knapp ist, oder ihr ein Modul für euren Trailer sucht, gibt es kleinere Varianten. Hier zum Beispiel ohne Audio.

Multiswitch

Ein eigenes Multiswitch System nutzt seine eingene Funkverbindung und kann in jedes bestehende System integriert werden.
